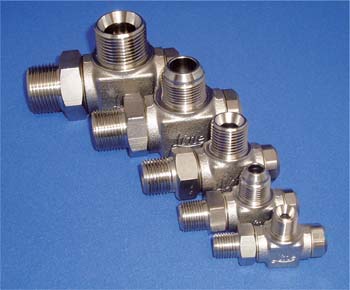

スイベルジョイント
ホースの極端な曲げを解消し、ホースの寿命を長くします。
流体断面を同サイズのホース金具の内径より大きく取ってあります。
ハウジングの摺動面を鏡面仕上げしてあり、低トルクで回転しO リン
グが長持ちします。高圧洗浄用に無電解ニッケル( カニゼン) メッキを
施した製品をご用意してあります。
高圧洗浄用のホースリールにも多く使用されております。 |

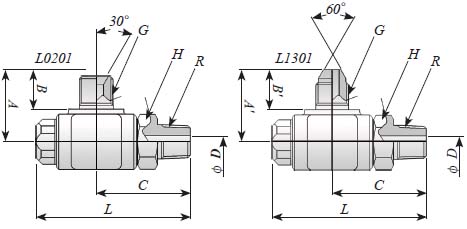

| 呼称 | サイズ | R | G | A | B | A' | B' | C | D | H | L |
| 04 | 1/4 | 1/4 | 1/4 | 23 | 13 | 24 | 14 | 36 | 5.0 | 19 | 58 |
| 06 | 3/8 | 3/8 | 3/8 | 28 | 16 | 29 | 18 | 41 | 8.0 | 22 | 65 |
| 08 | 1/2 | 1/2 | 1/2 | 32 | 18 | 34 | 20 | 50 | 10.5 | 27 | 79 |
| 12 | 3/4 | 3/4 | 3/4 | 39 | 20 | 41 | 22 | 57 | 16.0 | 36 | 91 |
| 16 | 1 | 1 | 1 | 45 | 23 | 45 | 23 | 64 | 20.5 | 41 | 101 |
|
|
